信號SPD的保護模式

為了保證電子信息系統的安全可靠工作，對在電子信息系統中出現的干擾必須限制到低于設備的干擾限值。然而，設備的干擾限值和破壞限值大多未知。為了避免信息技術設備被干擾甚至損壞，信號SPD 必須將干擾影響限制到被保護設備的電涌抗擾度值以下。與電力系統中保護器的選擇相比，信號SPD在220/380V系統中電壓和頻率是固定的，而在信息系統中傳送的信號有不同的種類。被傳送信號的每一個電氣參數都包含實際傳送的信息，因此在電子信息系統中電源SPD和信號SPD 的安裝均不能影響信號傳輸。

信號SPD的兩種保護模式：

1.平行線對

一般雙絞線、平行線對的兩個信號線對地完全均衡，所以它們的防雷要求也是完全一樣的，而且多對平行線的防雷與一對平行線的原理完全相同，如圖2-1 所示。對于一對平行的通信線路，一般要求任意導線對大地、導線與導線之間都需要考慮防雷保護要求。對于那些連接精密設備、防雷要求高的平行線對，還要考慮多級防雷電路。

退耦限流元件

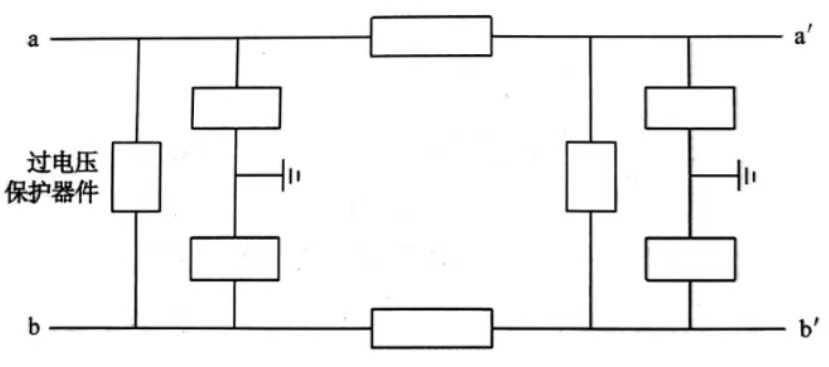

圖2-1 平行線對SPD原理

2.同軸線

普通同軸線只有金屬芯線與金屬外皮層，這類同軸線的防雷保護主要集中在芯線與金屬外皮層之間。也有的同軸線在芯線和金屬外皮層外還有一層接地屏蔽層，這種同軸線的防雷除了芯線與外皮層之間外，還需要在外皮與屏蔽層之間采取防護措施。同軸線的避雷原理如圖2-2所示。

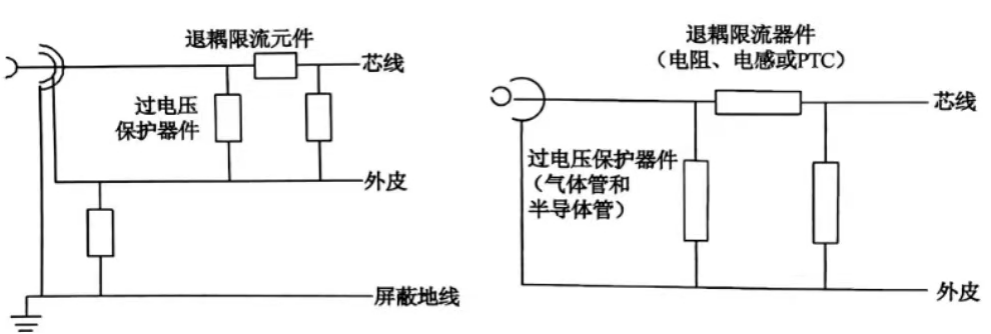

（a）帶屏蔽地線的同軸線避雷電路原理 （b）不帶屏蔽地線的同軸線避雷針電路原理

圖2-2 同軸線防雷電路原理
